NKYJZ -1000 E 5000nm 1000kn Bilgisayar Kontrollü Yüksek Mukavemetli Tork -1
NKYJZ -1000 E 5000nm Bilgisayar Kontrollü Yüksek Mukavemetli Tork -1
I. Ekipmana Genel Bakış ve Teknik Parametreler
1.1 Ana Amaç:Bu test aracı, GB/T 2611-2007 gibi test makineleri için ortak ulusal ve endüstri standartlarına uygun olarak tasarlanmış ve üretilmiştir. Ayrıca GB/T 1231-2006 gibi standartları "çelik yapılar için yüksek mukavemetli cıvatalar ve somunlar için teknik koşullar," GB/T 16823. "Önceden Yüksek Mukavemetli Yapısal Bağlantılar için Bağlantı Montajları," EN 14399. 2-2005 "Önceden yükleme için yüksek mukavemetli yapısal cıvatalama montajları-Bölüm 2: ASTM A325m -2009" Yapı Güç Tespiti için ASTM A325M -2009 "Standart spesifikasyon, Minimasyon için Standart Spesifikasyon, Step Tota, (Metric)," ASTM F3125/F3125M-15a "Standard Specification for High-Strength Structural Bolts, Steel and Alloy Steel, Heat Treated, 120 ksi (830 MPa) and 150 ksi (1040 MPa) Minimum Tensile Strength, Inch and Metric Dimensions," AS/NZS1252:1996 "High-Strength Bolts with Associated Nuts ve yapısal mühendislik için rondelalar, "ve NB/T 31082-2016" Rüzgar türbini kuleleri için yüksek mukavemetli cıvata bağlantı montajları. " Yüksek mukavemetli cıvata bağlantı düzeneklerinin eksenel kuvvet, tork ve tork katsayısını onaltılık başlıklar ve çift kafalarla test edebilir, sonuçları görüntüler ve yazdırabilir. Eksenel kuvvet standart değere ulaştığında, cihaz bir bip sesi çıkarır ve test verilerinin tepe değerini kaydeder. Bir 1- ikinci duraklamadan sonra, cihaz numuneyi serbest bırakmak için otomatik olarak tersine döner. Cihaz, tespit edilen eksenel kuvvet ve torka göre tork katsayısını otomatik olarak hesaplar ve görüntüler. Bir dizi testi tamamladıktan sonra, cihaz otomatik olarak ortalama eksenel kuvvet, ortalama tork, ortalama tork katsayısı, standart sapma ve numune sayısı için varyasyon katsayısını hesaplar.
1.2 Teknik Parametreler ve Kontrol Modu:
Voltaj: Kontrol Sistemi 220V AC; Motor 380V AC
Toplam Motor Gücü: 5. 0 KW
Çıkış hızı: 0. 1-4 R/Min
Eksenel Kuvvet Algılama Aralığı: 100-1000 KN
Tork algılama aralığı: 100-5000 nm
Onaltılık Cıvata Özellikleri: M10, M12, M16, M20, M24, M27, M30, M36, M39
Cıvata Uzunluğu: 30mm -350 mm (2.5D'ye eşit veya eşit)
Test Doğruluğu: Eksenel Kuvvet ± 1. 0%, tork ± 1. 0%
Burulma açısı ölçüm aralığı: 0-1000 derece (sınırsız)
Burulma açısı göstergesi göreceli hata: ±% 1
Burulma Hızı Göreceli Hatası: ± 1 içinde. 0 Ayarla%
Ağırlık: Yaklaşık 2000kg
1.3 Kontrol Modu:
Cihaz, eksenel kuvvet, tork veya burulma açısı ayarlanarak kontrol edilebilir.
Başlangıç torku → ilk hedef açı → ikinci hedef açıyı ayarlama ve daha sonra her bir hedefin altındaki tork ve eksenel kuvvet değerlerini test etme işlevine sahiptir.
Özellikler:
İi. Ana Yapılandırma Listesi
| Seri Hayır. | İsim | Birim | Miktar |
|---|---|---|---|
| 1 | Ana test makinesi (yüksek hassasiyetli 1000kn eksenel kuvvet sensörü ve 5000nm tork sensörü dahil) | Ayarlamak | 1 |
| 2 | 3. 0 KW İthal Servo Motor ve Sürücü Sistemi | Ayarlamak | 1 |
| 3 | Yüksek mukavemetli cıvata testi için bilgisayar kontrollü özel denetleyici | Ayarlamak | 1 |
| 4 | ASUS Computer Host ve LCD Monitör | Ayarlamak | 1 |
| 5 | Somun seti | Ayarlamak | 1 (9 parça) |
| 6 | M10, M12, M16, M20, M24, M27, M30, M36, M39 cıvataları için dış tutma plakası | Ayarlamak | 1 (9 parça) |
| 7 | M10, M12, M16, M20, M24, M27, M30, M36, M39 | Ayarlamak | 1 (9 parça) |
| 8 | M10, M12, M16, M20, M24, M27, M30, M36, M39 | Ayarlamak | 1 (9 parça) |
| 9 | Ön ve arka otomatik ayar cihazı olan hareketli taban (motor, redüktör ve yüksek hassasiyetli bilyalı vida dahil) | Ayarlamak | 1 |
| 10 | Tamamen kapalı güvenlik metal koruyucusu (isteğe bağlı) | Ayarlamak | 1 |

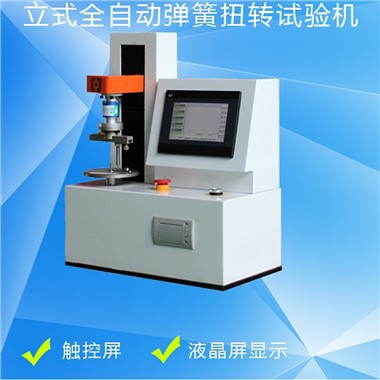

TAna teknik parametreler:
|
HAYIR. |
Proje Tanımı |
Proje parametreleri |
|
1 |
Maksimum test torku |
5000nm |
|
2 |
Tork min okuma |
1nmm |
|
3 |
Açı test aralığı |
0- ± 9999.9 derece |
|
4 |
Burulma açısı minimum okuma değeri |
0. 1 derece |
|
5 |
Kesin ölçüm aralığı |
2%-100%F.S. |
|
6 |
Yay uzunluğu |
20-260 mm |
|
7 |
Ölçüm doğruluğu |
Seviye 0. 5 |
|
8 |
Dönme çapı |
200 mm |
|
9 |
Güç kaynağı |
220v 50Hz |
|
10 |
Standart yapılandırma |
ana bilgisayar, güç kablosu, denetleyici |
Fabrikamız:
Neden Bizi Seçmelisiniz?
Jinan Nake Test Equipment Co., Ltd., Çin merkezli ünlü bir test makinesi tasarımı ve imalat şirketidir. 2009 yılında kurulan, kalite ve inovasyon taahhüdümüz yoluyla iç pazarda güçlü bir üne kavuştuk. Geçmişte, öncelikle iç ticarete odaklandık ve çok çeşitli endüstrilere birinci sınıf test makineleri sağladık. Mükemmelliğe olan bağlılığımız bize piyasada saygın bir pozisyon kazandırdı. Son birkaç yıldır, yüksek kaliteli ürünlerimizi küresel kitlenize getirmeyi amaçlayan ufuklarımızı uluslararası ticarete genişlettik.
Şirketimiz, araştırma ve geliştirmeye bağlı 2 0 endüstri uzmanından oluşan bir ekip tarafından desteklenmektedir. 5'ten fazla 0 yetenekli üretim personelimiz ve 10'dan fazla profesyonelden oluşan özel bir satış sonrası servis ekibimiz var. En son teknoloji üretim ve ofis tesislerimiz 5000 metrekareden fazla ve Çin'de yüksek teknoloji ürünü bir işletme olarak gururla sertifikalandırılıyoruz. Yönetimimiz ISO9001: 2015 Uluslararası Kalite Yönetimi Sertifikasını geçti, şirketimiz her yıl 500 tondan fazla hammadde satın alıyor, kendi personelimiz ekipman işleme ve ürün montajımızın tüm bölümlerini tamamlıyor, ürün üretim maliyetleri son beş yılda, ürünlerimiz% 0,8'den az% 'dan daha düşük olan ürün başarısızlığı oranının% 0,8'den az geciktirilmiş teslimat oranı% 5 daha düşüktür. Her yıl 300'den fazla test makinesi üretimi.
Ürünlerimiz dünya çapında 30'dan fazla ülkeye dağıtılmaktadır. Üretim süreci üzerinde tam kontrol sağlayarak kendi bağımsız tasarım ofisimizi ve üretim fabrikamızı işletiyoruz. Doğrudan bir üretici olarak, bir distribütör veya aracılık değiliz. Bizimle işbirliği yapmak veya tekliflerimiz hakkında daha fazla bilgi edinmek istiyorsanız, lütfen bizimle iletişime geçmekten çekinmeyin. Potansiyel işbirliği fırsatlarını keşfetmekten heyecan duyuyoruz.
SSS:
1. Bana ürünlerinizin fiyatlarını söyleyebilir misiniz?
Elbette. Lütfen bize bir e -posta göndermekten çekinmeyin veya başka yollarla bizimle iletişime geçin. Cevabımızı 3 iş günü içinde alacaksınız.
2. Logo/web sitesi/şirket adımızı ürünlere yazdırabilir miyiz?
Evet, yapabilirsin. Birçok yabancı müşteri genellikle bize OEM ürünleri ile emanet eder.
3., uyarıcı olmayan ürünler için teslim süresi ne kadar?
Genellikle 7-15 siparişten günler sonra.
4. Ürünleri gereksinimlerimize göre özelleştirebilir misiniz?
Evet, kendi Ar -Ge tasarım ekibimiz var, böylece gereksinimlerinize göre özelleştirebiliriz.
